Bản Lề Âm Dương (Bản Lề Bướm): Giải pháp lắp đặt cửa “Thần Tốc”

Trong nghề mộc truyền thống, công đoạn “khoét rãnh” (móc xẻ đố cửa) để âm lá bản lề vào khung bao luôn là bước tốn nhiều thời gian và dễ xảy ra sai sót nhất. Chỉ cần thợ lỡ tay phay lệch 1 milimet, toàn bộ diện mạo của khung cửa cao cấp sẽ bị phá hỏng.

Để giải quyết triệt để rủi ro này, bản lề âm dương (Non-mortise hinge) đã ra đời và nhanh chóng trở thành “chân ái” của ngành thi công cửa hiện đại. Vậy dòng bản lề này có cấu tạo ra sao và chịu tải được bao nhiêu kg? Hãy cùng chuyên gia phụ kiện mộc phân tích chi tiết.

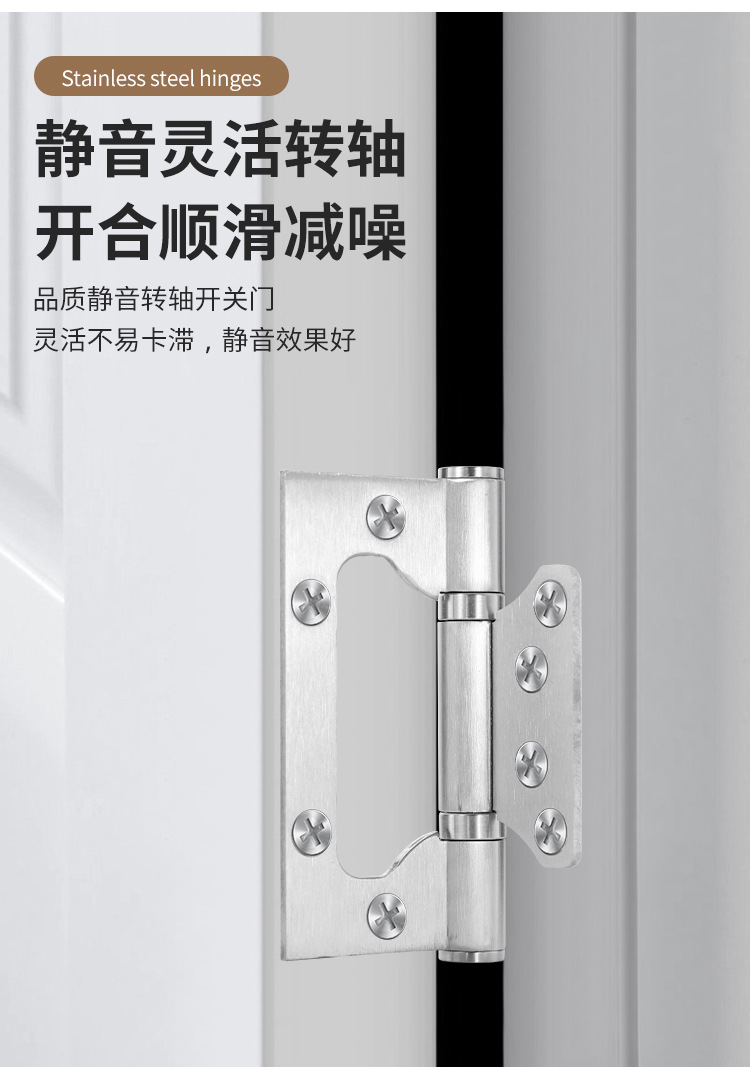

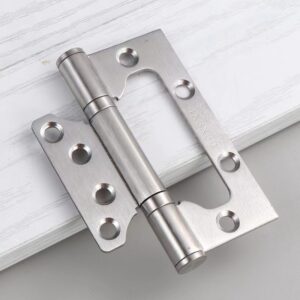

Bản lề âm dương

Bản lề âm dương là gì? Cấu tạo “Mẹ bồng con” độc đáo

Bản lề âm dương (nhiều thợ quen gọi là bản lề bướm vì khi mở ra có hình dáng giống đôi cánh bướm) là một dòng bản lề cánh mở quay có thiết kế cấu trúc hai lá không bằng nhau.

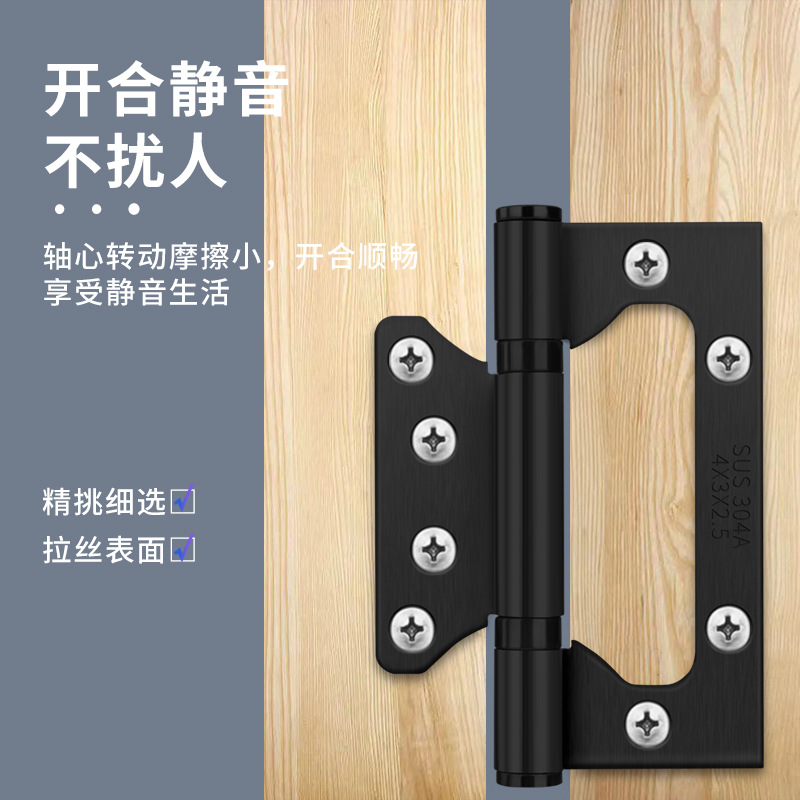

Cơ chế khớp nối: Bản lề gồm một lá lớn (phần Âm) được khoét rỗng một mảng ở giữa, và một lá nhỏ (phần Dương). Khi bạn đóng cánh cửa lại, lá Dương sẽ gập gọn lọt lòng hoàn toàn vào bên trong khoảng trống của lá Âm. Kết quả là hai lá bản lề xếp chồng lên nhau tạo thành một mặt phẳng duy nhất chỉ dày bằng một lá kim loại (khoảng 2.5mm – 3mm).

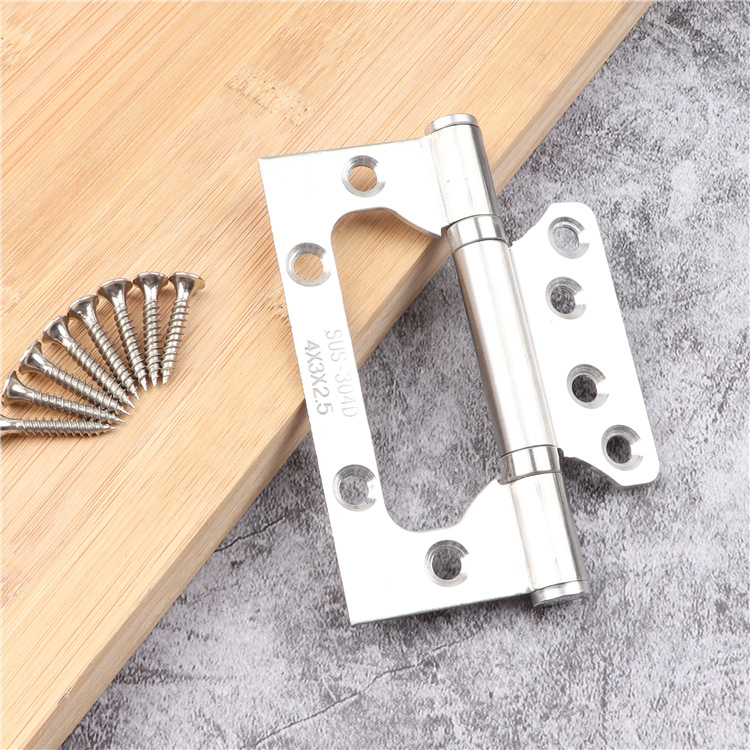

Nhờ thiết kế này, người thợ chỉ cần áp trực tiếp bản lề lên mặt gỗ và bắt vít, hoàn toàn không cần đục hay phay rãnh âm trên khung bao.

Đọc thêm: Để cánh cửa đóng mở êm ái và an toàn tuyệt đối, bạn nên kết hợp lắp đặt bản lề cùng các dòng khóa cửa tay nắm tròn cao cấp.

4 Ưu điểm “ăn tiền” của bản lề âm dương

Không phải ngẫu nhiên mà 80% các xưởng sản xuất cửa gỗ công nghiệp hiện nay đều chuyển sang sử dụng dòng bản lề này:

1. Lắp đặt “thần tốc” – Tiết kiệm 50% công thợ

Nếu đục bản lề truyền thống mất 15 phút/chiếc, thì lắp bản lề âm dương chỉ tốn 3 phút. Ngay cả một chủ nhà bình thường mua bản lề về tự thay (DIY) bằng máy khoan cầm tay cũng có thể làm chuẩn xác.

2. Bảo vệ toàn vẹn cấu trúc Profile cửa

Việc không phải khoét sâu vào đố cửa giúp khung bao và cánh giữ nguyên được độ đặc nguyên khối. Điều này cực kỳ quan trọng với dòng cửa nhựa giả gỗ Composite – vật liệu có kết cấu rỗng bên trong rất kỵ việc đục khoét sâu.

3. Vận hành trơn tru nhờ hệ thống vòng bi

Các dòng bản lề âm dương cao cấp hiện nay đều được tích hợp từ 2 đến 4 vòng bi bạc đạn (Ball Bearing) ở trục giữa, giúp giảm lực ma sát tối đa, cửa không bị kêu “kẽo kẹt” sau nhiều năm sử dụng.

4. Tính thẩm mỹ liền mạch

Khung cửa sau khi lắp không bị những vết nứt, mẻ gỗ do thợ đục tay tay nghề non gây ra.

Nhược điểm cần lưu ý

Dưới góc độ kỹ thuật chịu lực, bản lề âm dương không phải là giải pháp vạn năng. Bạn cần nắm rõ 2 hạn chế “chết người” sau:

Tải trọng giới hạn: Do gá trực tiếp lên bề mặt mặt phẳng, lực giữ của bản lề hoàn toàn phụ thuộc vào ren vít. Dòng này tuyệt đối không dùng cho cửa gỗ tự nhiên nguyên khối (Lim, Gõ đỏ) nặng trên 60kg. Nó chỉ sinh ra để phục vụ cửa nhẹ: Cửa composite, cửa nhựa ABS, cửa gỗ công nghiệp MDF/HDF, hoặc cửa nhôm kính vát cạnh.
Không thể tinh chỉnh “độ xệ”: Bản lề đục rãnh nếu xệ có thể chêm giấy/thép vào trong rãnh để đẩy cánh lên. Bản lề âm dương đã bắt vít là cố định, nếu thợ chia khoảng cách ban đầu bị xệ cánh thì buộc phải tháo vít ra và khoan lỗ mới ở vị trí khác.

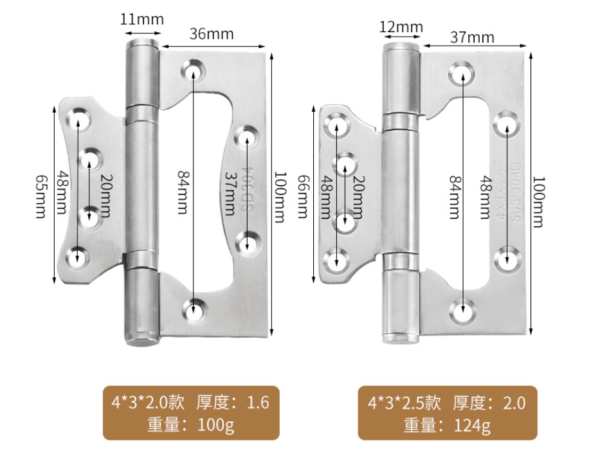

Thông số kỹ thuật rút gọn (TDS)

Chất liệu tiêu chuẩn: Inox 304 xước mờ / Thép mạ Niken / Inox 201.
Kích thước phổ biến: 4 x 3 inch (Dài 100mm x Rộng 75mm).
Độ dày lá thép: 2.5 mm – 3.0 mm.
Số vòng bi (Ball Bearing): 2 hoặc 4 vòng bi.
Tải trọng an toàn: 15kg – 18kg / chiếc (Khuyến cáo tiêu chuẩn: Bắt 3 chiếc / 1 cánh cửa để đạt tải trọng 45kg).
Khe hở kỹ thuật tạo ra: 2.5 mm (giữa cánh và khung).

Ứng dụng: Bản lề âm dương chuyên dùng cho cửa gì?

Dựa theo bảng thông số trên, thợ thi công nên chỉ định bản lề âm dương cho các khu vực:

Cửa thông phòng / Cửa phòng ngủ: Cửa gỗ công nghiệp (Melamine, Laminate).
Cửa nhà vệ sinh (WC): Cửa nhựa Composite, cửa nhựa Hàn Quốc ABS (Bắt buộc chọn chất liệu Inox 304 để không bị hơi nước làm rỉ sét).
Cửa sổ hoặc cửa tủ áo kích thước lớn.

Gợi ý: Đối với cửa phòng ngủ yêu cầu sự yên tĩnh cao, khi lắp bản lề xong, bạn nên dán thêm một lớp gioăng cao su chống ồn, ngăn bụi dưới đáy cửa.

Mua bản lề âm dương Inox 304 chính hãng ở đâu?

Thị trường hiện nay tràn lan các loại bản lề “âm dương gia công” làm từ sắt tái chế mạ mỏng, dùng 3 tháng là trục bi bị mòn gây xệ cánh cạ nền nhà.

Tại Công Ty Cổ Phần Khóa AB, chúng tôi là tổng kho phân phối sỉ/lẻ vật tư ngành mộc, chuyên cung cấp các dòng bản lề âm dương Inox 304 nguyên bản (từ các hãng Vickini, Hafele, Ivan, Huy Hoàng…).
